不锈钢加工件使用寿命多久？

点击量：1 分享

一、直接结论在介质适配、安装合理、定期维护前提下：304不锈钢加工件（一般大气/室内）：设计使用寿命 15～30 年，外观可保持 10～15 年无明显锈蚀。316L不锈钢加工件（沿海/化工/含氯环境）：设计使用寿命 20～40 年。恶劣未加防护（强酸、浓氯、长期积盐渍）：可能 2～5 年​ 出现点蚀或缝隙腐蚀。食品接触级电解抛光内胆（正确清洗）：可伴随设备使用 15～25 年。二、影响寿命的四大因

山东不锈钢加工哪家好？选择山东闽粤金致不锈钢

点击量：1 分享

一、为什么建议选择山东闽粤金致不锈钢？在山东及周边做不锈钢板材销售＋剪折刨刨加工＋表面处理，闽粤金致具备以下核心优势：源头库存足：常年备有 304、316L、201 不锈钢板、管材、型材，规格全，减少等货周期。加工设备全：数控等离子/激光切割、剪板、折弯、刨槽、卷圆、冲孔、焊接。表面处理配套：拉丝、镜面、喷砂、镀钛、蚀刻花纹板。工程经验丰富：承接过食品厂、医药洁净管道、商场装饰、楼梯扶手栏杆、厨房

不锈钢为什么耐腐蚀？从原理到应用全面解析

点击量：1 分享

一、核心机理：钝化膜的形成与保护1. 什么是钝化膜？不锈钢接触空气或含氧介质时，其表面会自发形成一层较薄（通常1-3纳米）、致密、牢固的氧化铬（Cr₂O₃）为主的水合氧化膜。这层膜化学性质稳定，能牢固附着在基体上，将金属与腐蚀环境隔离，从而阻止进一步的腐蚀反应。2. 钝化膜的保护特性自修复性：当膜层因机械损伤（如划伤）而局部破坏时，暴露出的铬能迅速与氧结合，在新鲜表面重新形成钝化膜，修复保护层。稳

济南不锈钢加工包含哪些工艺？

点击量：1 分享

一、切割下料工艺工艺名称原理与设备适用厚度/精度特点激光切割​高能激光束熔融材料，辅以高压气体吹除0.5-20mm，精度±0.1mm切缝窄、热影响区小、可切复杂图形，适合薄板及中板等离子切割​高温等离子弧熔化材料，高速气流吹走3-50mm，精度±0.5-1mm速度快、成本较低，适合中厚板，但切口有斜度、热影响区较大水刀切割​较高压水流（或混合磨料）侵蚀材料0.5-100mm，精度±0.1-0.2m

不锈钢加工变形的原因详解

点击量：1 分享

一、 热应力集中焊接、激光切割或热处理时，局部高温产生巨大热膨胀，冷却后因收缩不均导致翘曲。不锈钢导热性差，热量较易堆积，加剧变形风险。二、 机械应力释放折弯、冲压等冷作硬化过程，材料内部晶格发生塑性畸变。若应力未通过退火充分释放，加工后或切割脱离夹具时，残余应力会重新平衡，引发回弹或扭曲。三、 材料特性与结构设计奥氏体不锈钢（如304）屈服强度低、塑性好，易在受力点发生延展变形。薄板或细长结构件

济南不锈钢焊接加工原理

点击量：1 分享

一、 热源熔化与冶金结合利用电弧（TIG/MIG）、激光或等离子体作为热源，瞬间将不锈钢母材与焊丝（填充金属）局部加热至熔点（约1400–1450℃），形成熔池。熔池凝固时，焊材与母材在原子层面实现晶格重组，形成牢固的冶金结合接头。二、 惰性气体保护防氧化不锈钢中的铬（Cr）在高温下较易与氧气、氮气反应生成氧化物，导致焊缝发黑、耐腐蚀性下降。焊接时务必使用高纯度氩气（Ar）作为保护气体，隔绝空气，

工业厂房不锈钢加工：耐磨防腐设备配件应用解析

点击量：1 分享

一、耐磨应用场景与配件针对物料输送、搅拌、分选等高磨损部位，采用304/316不锈钢经表面硬化工艺制作关键配件。典型应用包括：输送系统：刮板、螺旋叶片、耐磨衬板，通过表面碳化钨堆焊或激光熔覆，将硬度提升至HRC 50以上。筛分设备：振动筛网、弹跳球，通过冷作硬化处理提高抗冲击性。二、防腐应用场景与配件在酸雾、盐雾、化学介质环境中，采用316L/904L不锈钢或双相不锈钢2205制作耐腐蚀配件。典型

济南不锈钢管材加工：从原料到成品的工艺解析

点击量：1 分享

一、切割与成型：基础定尺与造型这是加工的初始阶段，旨在获得所需长度与基本形状。切割下料：使用圆盘锯、激光切割机或等离子切割，将长管按图纸准确切断。激光切割精度高，适合复杂截面；锯切效率高，适合批量生产。冷弯成型：通过滚弯机或弯管机，在常温下将管材弯曲成圆弧、U型等形状，适用于护栏、家具等产品。需控制弯曲半径以防起皱或开裂。二、焊接与连接：结构整合的关键焊接是不锈钢管结构制造的核心工艺，直接影响强度

济南不锈钢加工的应用价值，提升产品耐用性

点击量：1 分享

1. 耐腐蚀性能提升不锈钢（以304/316系列为代表）本身具备优异的耐腐蚀性，经切割、折弯、焊接、抛光等加工后，可形成高致密、无锈蚀的成品结构，尤其适用于潮湿、酸碱、海洋盐雾等严苛环境，大幅降低维护频率与成本。2. 结构强度优化经折弯、焊接、激光切割等高精度工艺加工，不锈钢可实现薄壁高强、复杂一体化的结构设计，在满足轻量化要求的同时，提升产品的抗压、抗冲击、抗振动能力，尤其适用于对安全性、稳定性

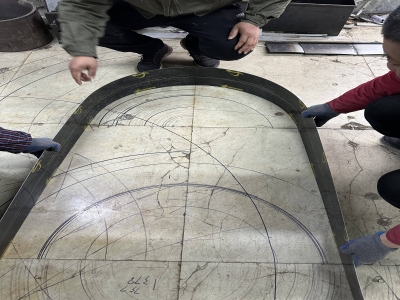

济南不锈钢加工折弯工艺解析

点击量：1 分享

1. 回弹控制奥氏体不锈钢回弹量可达30°–50°，需通过过折弯+回弹补偿修正采用高屈服强度材料专用折弯系数（K因子0.35–0.45）精加工需预留2°–5°回弹余量，多次微调锁定角度2. 模具与设备选用R角为板厚1–1.5倍的窄槽下模（V=6–8t）上模R角需≥板厚，避免应力集中导致开裂务必使用高吨位液压机，确保压力稳定3. 精度保障首件务必使用角度尺或3D扫描全检，公差控制在±0.5°批量生产
